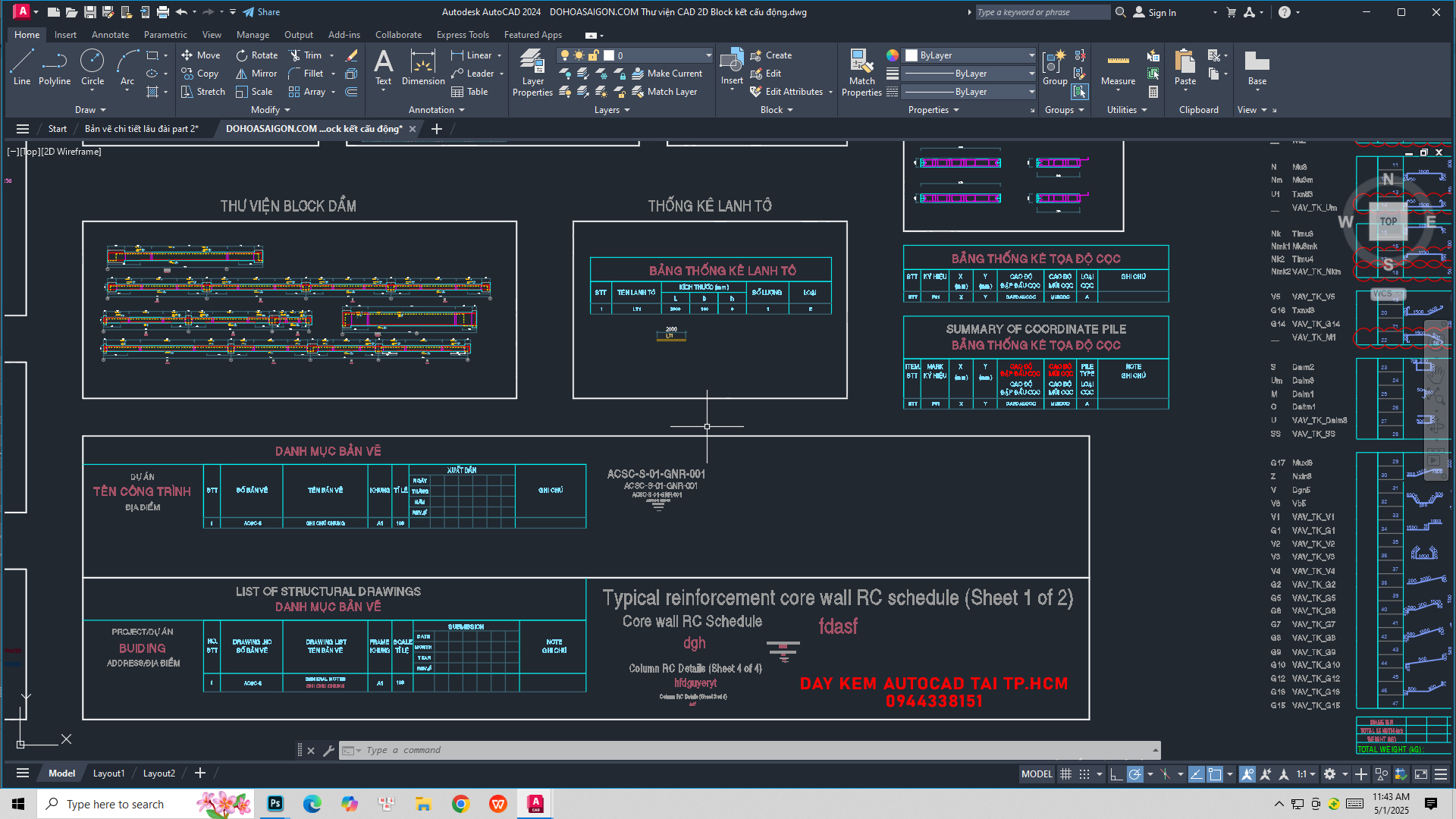

THƯ VIỆN AUTOCAD BLOCK KẾT CẤU ĐỘNG

CHIA SẺ MIỄN PHÍ FILE THƯ VIỆN AUTOCAD BLOCK KẾT CẤU ĐỘNG | ĐỒ HỌA SÀI GÒN

Thư viện Autocad block kết cấu động là gì?

Thư viện AutoCAD block kết cấu động (tiếng Anh: Dynamic Structural Blocks in AutoCAD) là bộ sưu tập các block (khối) thông minh được tạo sẵn trong AutoCAD,

dùng trong ngành thiết kế kết cấu xây dựng, có khả năng tùy biến linh hoạt về kích thước, hình dạng, hướng… mà không cần vẽ lại từ đầu.

📌 Khái niệm chính:

Block kết cấu: là các thành phần như móng, cột, dầm, thép, sàn, cầu thang… được tạo thành block (khối) để tái sử dụng dễ dàng.

Block kết cấu động (Dynamic Block): là block có thể thay đổi linh hoạt thông qua các tham số như kéo dài, xoay, gương, chọn loại,… giúp tăng hiệu suất làm việc.

📁 Thư viện block kết cấu động thường bao gồm:

Cột bê tông cốt thép: có thể thay đổi tiết diện (300×300, 400×400…), thay đổi chiều cao.

Dầm và sàn: chỉnh được chiều dài, cao, bố trí thép bên trong.

Móng đơn/móng băng/móng cọc: block có thể chọn loại móng hoặc thay đổi kích thước.

Chi tiết thép: gối kê, neo, đai, chốt, bu lông, v.v… có thể điều chỉnh số lượng/thông số.

Cầu thang – lan can: đổi số bậc, chiều cao, hướng đi.

Block ký hiệu kỹ thuật: ký hiệu cốt thép, mũi tên chỉ, chú thích, ghi chú tiêu chuẩn…

✅ Lợi ích khi dùng block kết cấu động:

Tiết kiệm thời gian vẽ: thay đổi nhanh kích thước mà không cần phá block.

Đảm bảo độ chính xác cao: block được dựng theo chuẩn kỹ thuật.

Tăng hiệu quả làm việc: kéo – chỉnh – gán thuộc tính dễ dàng.

Giảm lỗi vẽ lặp đi lặp lại: đặc biệt hữu ích khi làm bản vẽ chi tiết nhiều tầng, nhiều cấu kiện giống nhau.
