Thư viện mẫu Hatch vật liệu Autocad là gì?
Thư viện mẫu Hatch vật liệu AutoCAD là tập hợp các mẫu hatch (họa tiết tô vật liệu) được sử dụng trong AutoCAD để thể hiện các loại vật liệu khác nhau trong bản vẽ kỹ thuật 2D,
giúp phân biệt và mô tả chi tiết vật liệu xây dựng một cách trực quan, dễ hiểu và đúng tiêu chuẩn.
📌 Hatch trong AutoCAD là gì?
Hatch là lệnh dùng để tô các ký hiệu dạng hoa văn (pattern) trong một vùng kín trên bản vẽ CAD. Mỗi loại vật liệu sẽ có kiểu hatch khác nhau để biểu thị:
♦ Các mẫu hatch vật liệu phổ biến gồm:
Vật liệu Hatch mẫu thường dùng Ghi chú
Bê tông (Concrete) ANSI31, AR-CONC Gạch chéo thưa hoặc họa tiết bê tông
Gạch (Brick) AR-B816, BRICK Dạng ô chữ nhật xen kẽ
Đá (Stone) AR-STONE, ANSI37 Hình ngẫu nhiên mô phỏng mặt đá
Kim loại (Metal) ANSI36, NET Gạch chéo dày
Gỗ (Wood) WOOD, AR-HBONE Vân gỗ hoặc xương cá
Kính (Glass) GLASS Gạch ô vuông mảnh
Vật liệu cách nhiệt ANSI38 Hình zigzag dạng răng cưa
Mặt nước GRAVEL, DOTS Biểu tượng hạt tròn, chấm li ti
✅ Lợi ích của thư viện hatch vật liệu:
Giúp phân biệt vật liệu rõ ràng trong bản vẽ mặt cắt, chi tiết kỹ thuật.
Tuân thủ tiêu chuẩn bản vẽ xây dựng (TCVN, ISO, ANSI…).
Tăng tính trực quan, chuyên nghiệp trong hồ sơ thiết kế.
Tô vật liệu nhanh chóng, đồng bộ trên toàn bộ bản vẽ.
📂 Thư viện hatch lưu ở đâu?
Mặc định hatch AutoCAD có sẵn trong phần mềm.
Thư viện mở rộng được lưu dưới dạng file .PAT (pattern file).
Có thể tải thêm mẫu hatch online hoặc tự tạo mẫu hatch riêng.

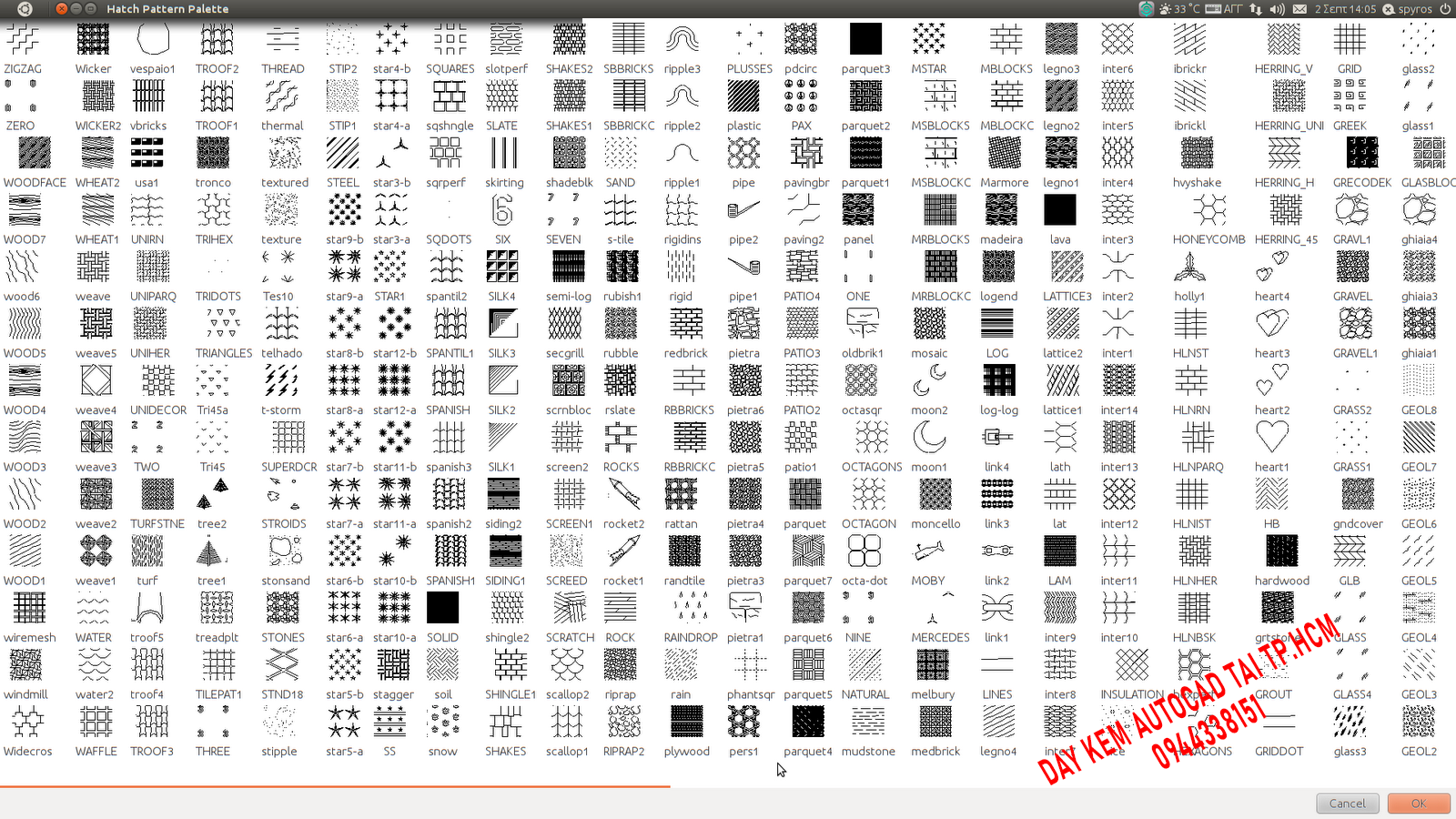

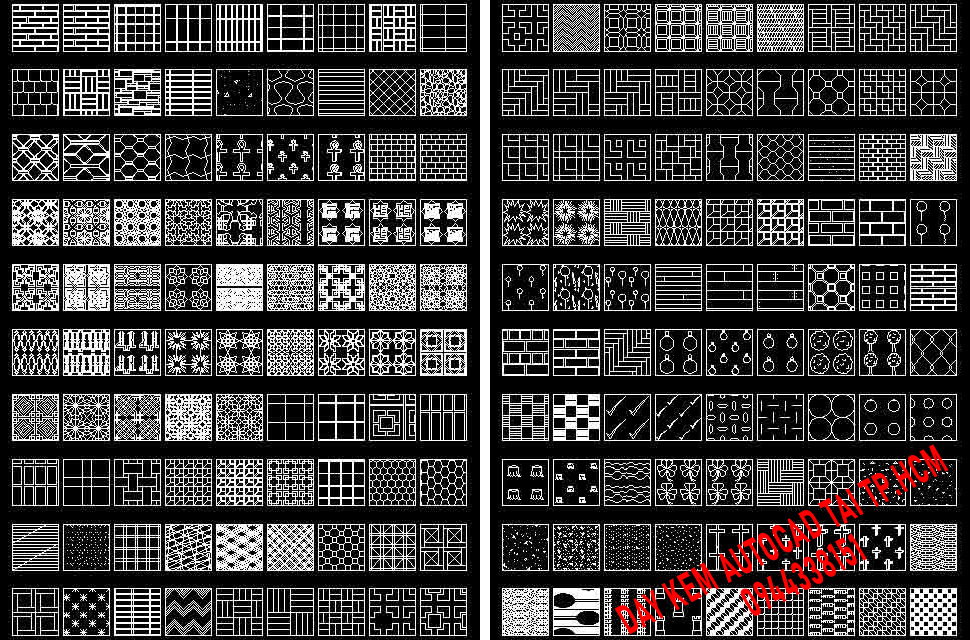

ĐỒ HỌA SÀI GÒN CHIA SẺ FREE THƯ VIỆN MẪU HATCH VẬT LIỆU AUTOCAD:
♦ Pass giải nén: dohoasaigon.com
