THƯ VIỆN AUTOCAD PCCC MIỄN PHÍ

Thư Viện AutoCAD PCCC Full Chi Tiết Van Bướm, Van Cổng, Cụm Bơm Chữa Cháy

Trong thiết kế hệ thống phòng cháy chữa cháy, các loại van và phụ kiện đường ống đóng vai trò quan trọng trong việc kiểm soát, vận hành và bảo vệ toàn bộ hệ thống.

Bộ Thư viện AutoCAD PCCC được tổng hợp từ nhiều dự án thực tế, cung cấp đầy đủ các chi tiết CAD phục vụ thiết kế, thi công và bóc tách khối lượng hệ thống chữa cháy.

Thư viện được xây dựng trên nền tảng AutoCAD với các bản vẽ chi tiết rõ ràng, dễ dàng chỉnh sửa và áp dụng cho nhiều loại công trình khác nhau.

Ưu Điểm Của Thư Viện AUTOCAD PCCC

Tiết kiệm thời gian triển khai bản vẽ.
Chuẩn hóa hồ sơ thiết kế PCCC.
Dễ dàng chỉnh sửa và tái sử dụng.
Áp dụng cho nhiều loại công trình.

Hỗ trợ kỹ sư MEP và kỹ sư PCCC trong quá trình thiết kế.

Khóa học thiết kế nội thất ngắn hạn dành cho người đi làm

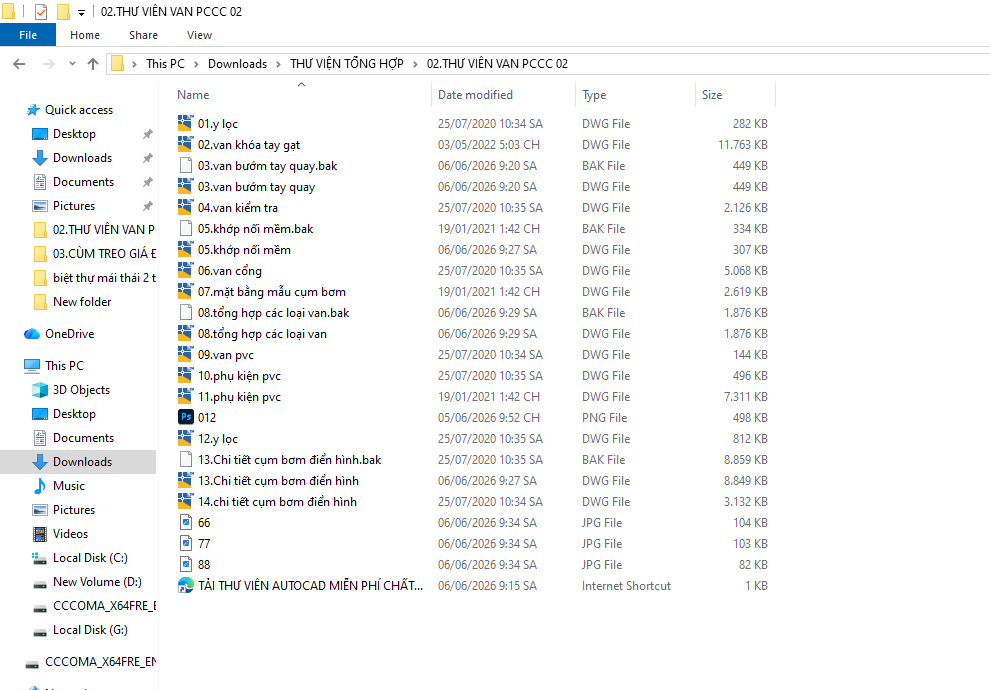

Nội Dung Thư Viện AUTOCAD PCCC

Bộ thư viện bao gồm các hạng mục tiêu biểu như:

Van Lọc (Y-Strainer)

Chi tiết van lọc đường ống chữa cháy.
Cấu tạo và kích thước lắp đặt.
Bản vẽ mặt cắt kỹ thuật.

Van Khóa Tay Gạt

Chi tiết van khóa điều khiển.
Bản vẽ lắp đặt trên đường ống.
Kích thước tiêu chuẩn.

Van Bướm Tay Quay

Chi tiết van bướm PCCC.
Mặt bằng và mặt cắt lắp đặt.
Ứng dụng trong hệ thống sprinkler và cấp nước chữa cháy.

Van Kiểm Tra (Check Valve)

Chi tiết van một chiều.
Cấu tạo chống dòng chảy ngược.
Bản vẽ kỹ thuật đầy đủ.

Khớp Nối Mềm

Chi tiết giảm rung cho hệ thống bơm.
Bản vẽ lắp đặt khớp nối mềm.
Tiêu chuẩn thi công thực tế.

Van Cổng

Chi tiết van cổng chữa cháy.
Kích thước và cấu tạo.
Ứng dụng trong hệ thống cấp nước PCCC.

Van PVC Và Phụ Kiện PVC

Van khóa PVC.
Tê, co, côn thu PVC.
Phụ kiện kết nối đường ống.

Cụm Bơm Chữa Cháy Điển Hình

Bản vẽ bố trí cụm bơm.
Chi tiết lắp đặt van và thiết bị.
Sơ đồ kết nối hệ thống.

Tổng Hợp Các Loại Van PCCC

- Thư viện block CAD các loại van.
- Ký hiệu van trong bản vẽ PCCC.
- Chi tiết phục vụ triển khai hồ sơ thiết kế.

TẢI THƯ VIỆN AUTOCAD PCCC MIỄN PHÍ

Một bộ thư viện AutoCAD phòng cháy chữa cháy đầy đủ là nguồn tài liệu hữu ích giúp kỹ sư nâng cao hiệu quả thiết kế và hoàn thiện hồ sơ kỹ thuật một cách chuyên nghiệp.

LINK TẢI THƯ VIỆN PCCC 02 TẠI ĐÂY
